KT-B 6R

PHIÊN BẢN ĐẶC BIỆT CHO KHUNG ĐẶC BIỆT

Chứng nhận CE theo EN 1935:2002, cấp bản lề 14
Có sẵn với bộ cố định KT-FIX
Giữ nguyên hình dạng sau khi điều chỉnh
Điều chỉnh hiệu quả, một người có thể thực hiện tất cả các điều chỉnh
Có thể sử dụng cho cửa mở trái hoặc phải
Ổ trục không cần bảo trì
Bản lề cửa phần lớn được lắp ráp sẵn

Mô tả

Tạo catalogue của riêng bạn ngay:

HAHN KT-B – PHIÊN BẢN ĐẶC BIỆT CHO KHUNG ĐẶC BIỆT

Ở nhiều quốc gia, các loại khung cửa được sử dụng khác nhau nhằm đáp ứng yêu cầu thiết kế theo khu vực của kiến trúc sư, nhà sản xuất cửa và chủ công trình, ví dụ như bề rộng hình chiếu thanh mảnh mang lại vẻ ngoài thanh lịch cho cửa. Bên cạnh đó còn có những yêu cầu đặc biệt đặt ra cho bản lề cửa phải bền và vẫn hoạt động trên mặt trước vuông góc, khung âm hoặc gờ nổi cao. Hahn KT-B được chuẩn bị cho hầu hết các điều kiện tiên quyết. Bản lề thanh lịch giúp nhà sản xuất cửa xử lý hầu như mọi tình huống lắp đặt. Đã được thử nghiệm và chứng minh trong thực tế, bản lề cửa có thể điều chỉnh linh hoạt theo sáu hướng.

Lĩnh vực ứng dụng

Cửa ra vào chính
Cửa ra vào phụ
Cửa nội thất
Cửa ngoài
Cửa ra vào căn hộ

Vật liệu:

Làm từ nhôm ép đùn
Phương pháp lắp đặt:

Liên kết vít trực tiếp vào khung và cánh cửa, KT-FIX, tùy chọn có sẵn với vit bậc Hahn
Khả năng chịu tải:

Tùy thuộc vào thiết kế mặt cắt profile tối đa 160 kg
Khả năng điều chỉnh:
Điều chỉnh theo 6 hướng mà không cần nâng hoặc tháo cửa:
- Điều chỉnh ngang thay đổi ± 6 mm
- Điều chỉnh dọc thay đổi + 4 mm / – 3 mm
- Điều chỉnh áp lực gioăng ± 2,5 mm
Chứng nhận CE:

Chứng nhận CE theo <link https: www.beuth.de de norm din-en-1935 external-link-new-window>EN 1935:2002, cấp bản lề 14, <link http: www.skgikob.nl en downloads assessment-guidelines.html external-link-new-window skg-ikob>SKG 2 sao
Màu sắc:

Bản lề có thể giao theo màu RAL

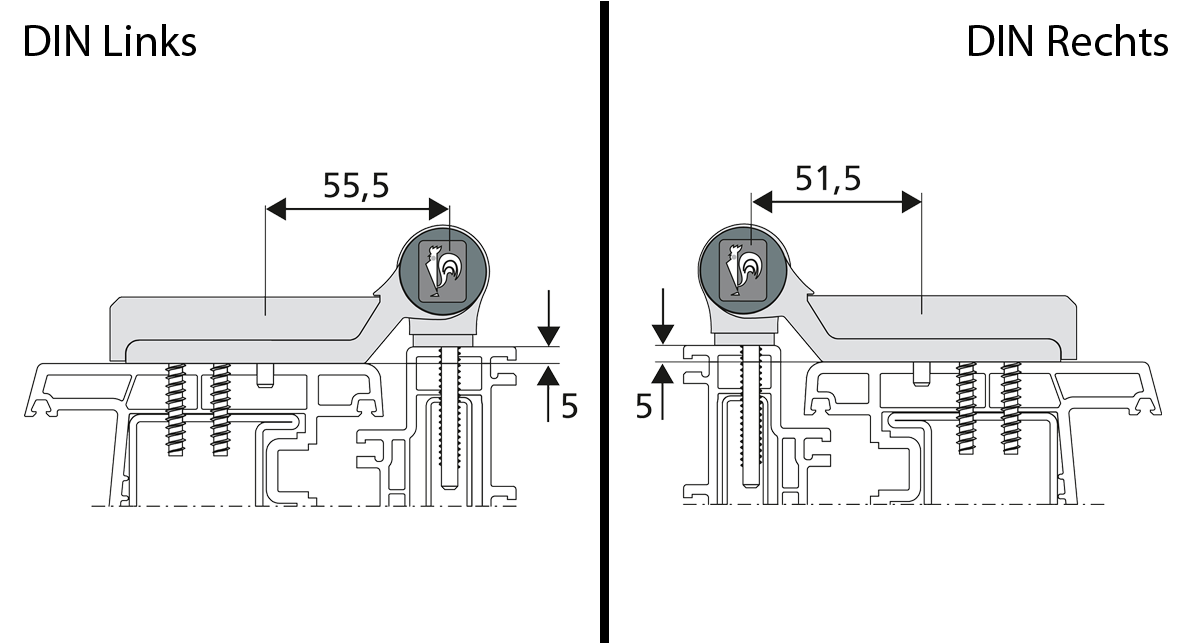

Liên kết vít trực tiếp - DIN Trái / 51,5, DIN Phải / 55,5 - cho Rehau - *Tương thích SKG

Item No.	Color
P604G0004	RAL 9016 phụ kiện PVC trắng
P60460004	RAL 9016 phụ kiện PVC đen
P60450004	RAL 8077 phụ kiện PVC đen
P604G0004	RAL 9016 phụ kiện PVC trắng
P60460004	RAL 9016 phụ kiện PVC đen
P60450004	RAL 8077 phụ kiện PVC đen

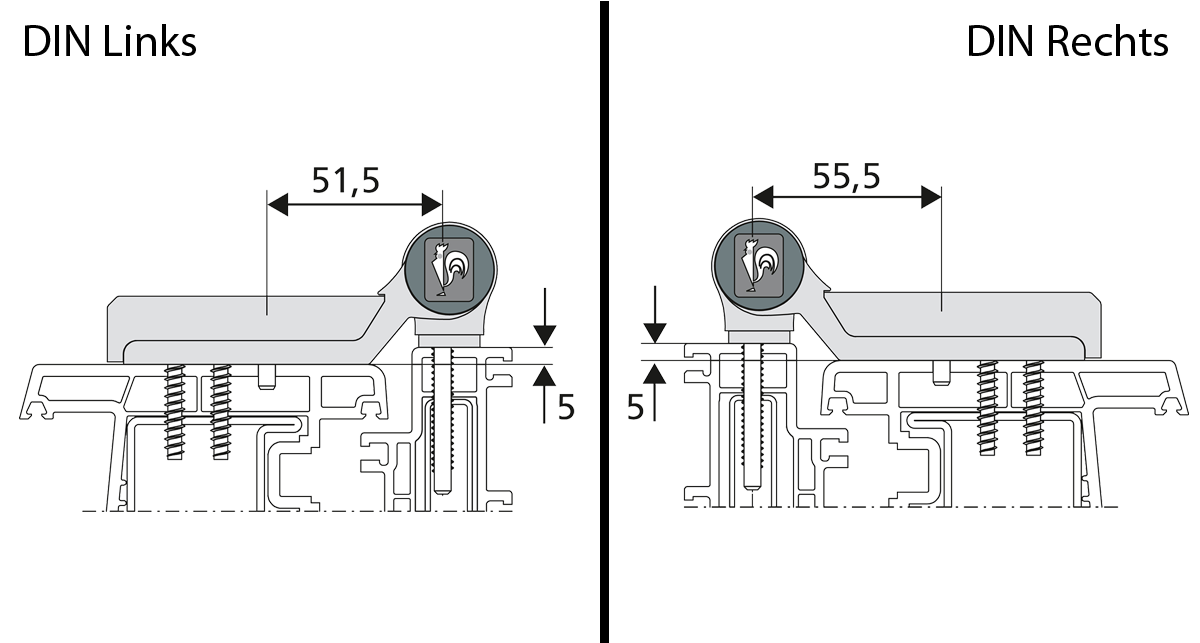

Liên kết vít trực tiếp - DIN Trái / 55,5, DIN Phải 51,5 - cho Rehau - *Tương thích SKG

Item No.	Color
P604G0054	RAL 9016 phụ kiện PVC trắng
P60460054	RAL 9016 phụ kiện PVC đen
P60450054	RAL 8077 phụ kiện PVC đen
P604G0054	RAL 9016 phụ kiện PVC trắng
P60460054	RAL 9016 phụ kiện PVC đen
P60450054	RAL 8077 phụ kiện PVC đen

Liên kết vít trực tiếp - DIN Trái / 51,5, DIN Phải / 55,5 - cho Gealan, Profine, Veka - *Tương thích SKG

Item No.	Color
P604G0006	RAL 9016 phụ kiện PVC trắng
P60460006	RAL 9016 phụ kiện PVC đen
P60450006	RAL 8077 phụ kiện PVC đen
P604G0006	RAL 9016 phụ kiện PVC trắng
P60460006	RAL 9016 phụ kiện PVC đen
P60450006	RAL 8077 phụ kiện PVC đen

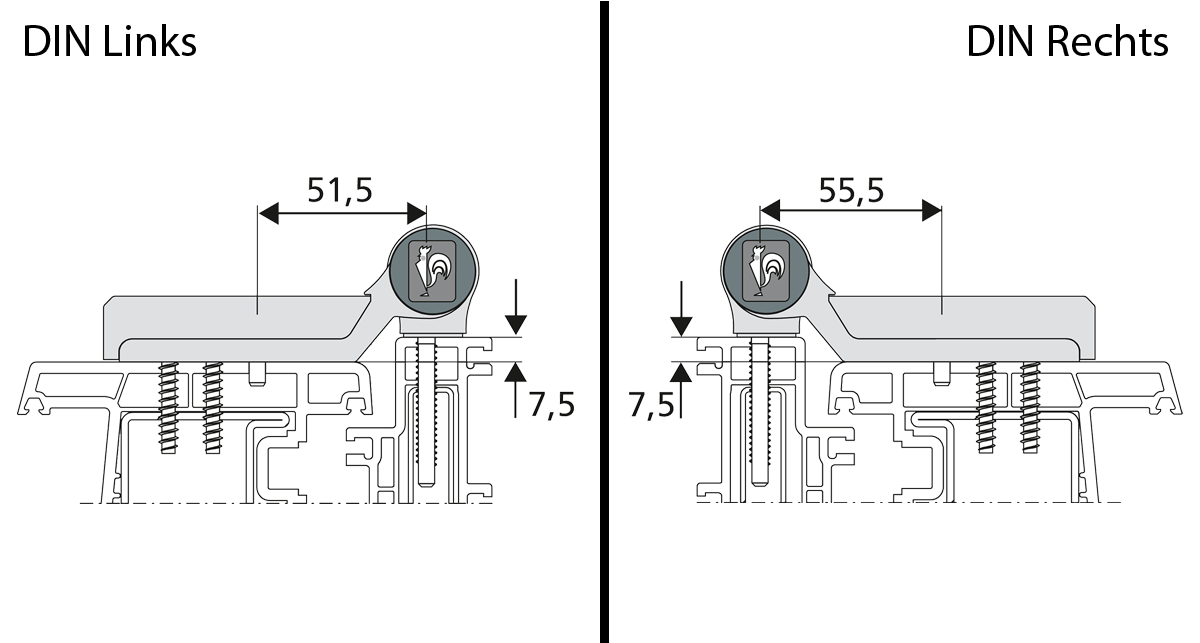

Liên kết vít trực tiếp - DIN Trái / 55,5, DIN Phải / 51,5 - cho Gealan, Profine, Veka - *Tương thích SKG

Item No.	Color
P604G0056	RAL 9016 phụ kiện PVC trắng
P60460056	RAL 9016 phụ kiện PVC đen
P60450056	RAL 8077 phụ kiện PVC đen
P604G0056	RAL 9016 phụ kiện PVC trắng
P60460056	RAL 9016 phụ kiện PVC đen
P60450056	RAL 8077 phụ kiện PVC đen

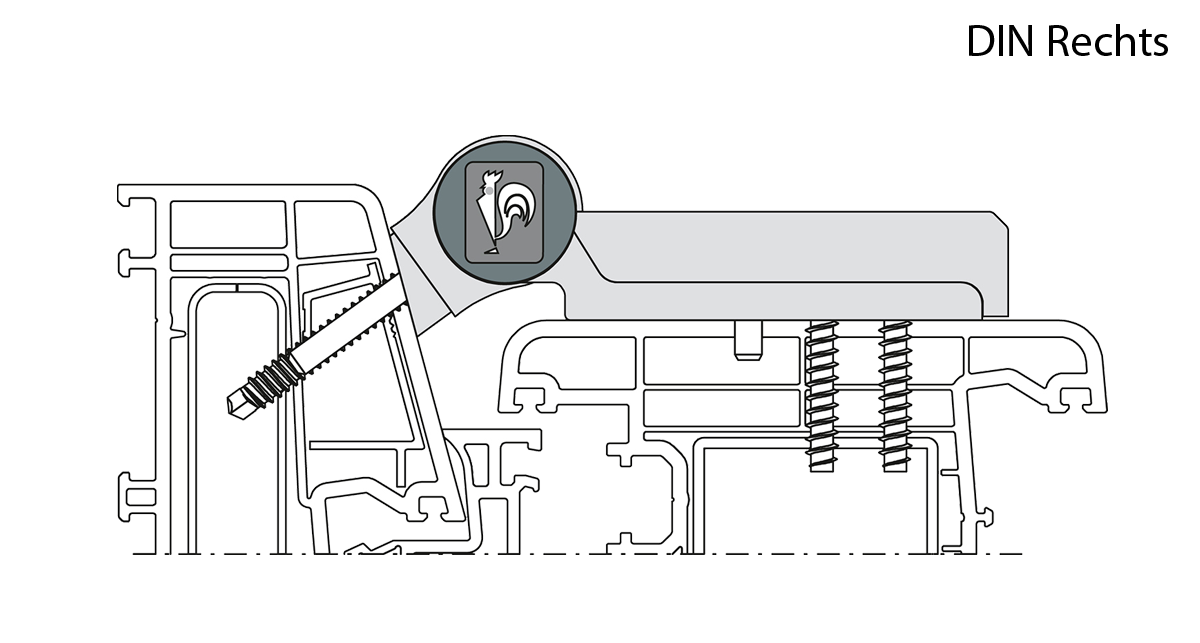

Liên kết vít trực tiếp - DIN Trái / DIN Phải - cho Deceuninck - *Tương thích SKG

Item No.	Color
P605G0003	RAL 9016 phụ kiện PVC trắng
P60560003	RAL 9016 phụ kiện PVC đen
P60550003	RAL 8077 phụ kiện PVC đen
P605G0053	RAL 9016 phụ kiện PVC trắng
P60560053	RAL 9016 phụ kiện PVC đen
P60550053	RAL 8077 phụ kiện PVC đen

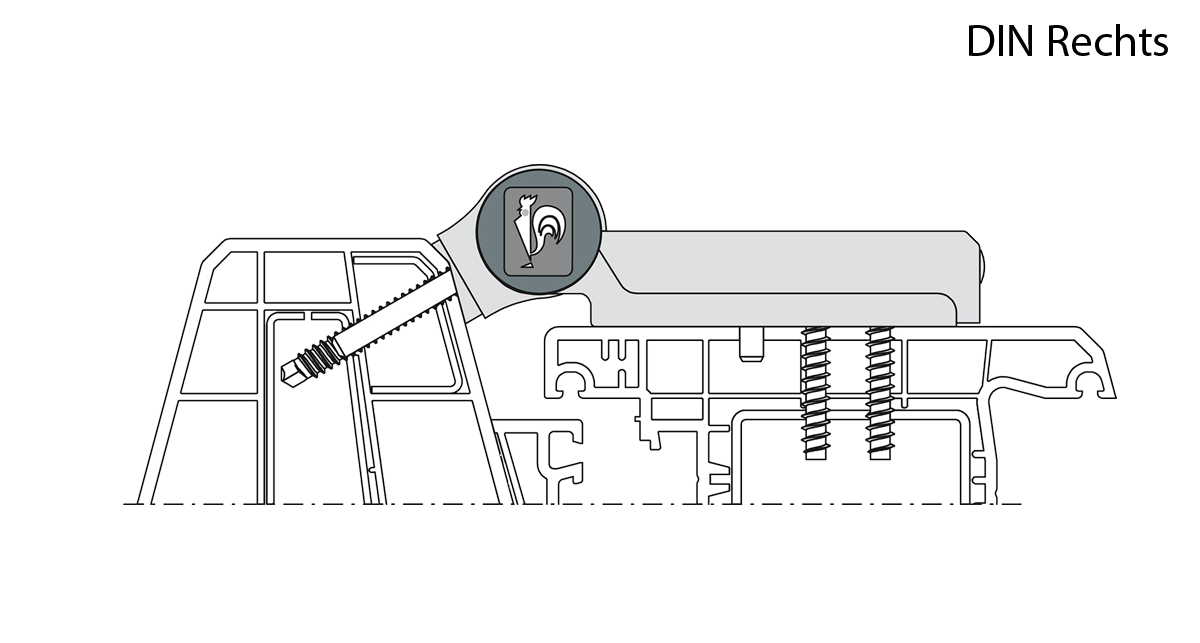

Liên kết vít trực tiếp - DIN Trái / DIN Phải - cho Aluplast - *Tương thích SKG

Item No.	Color
P605G0010	RAL 9016 phụ kiện PVC trắng
P60560010	RAL 9016 phụ kiện PVC đen
P60550010	RAL 8077 phụ kiện PVC đen
P605G0060	RAL 9016 phụ kiện PVC trắng
P60560060	RAL 9016 phụ kiện PVC đen
P60550060	RAL 8077 phụ kiện PVC đen

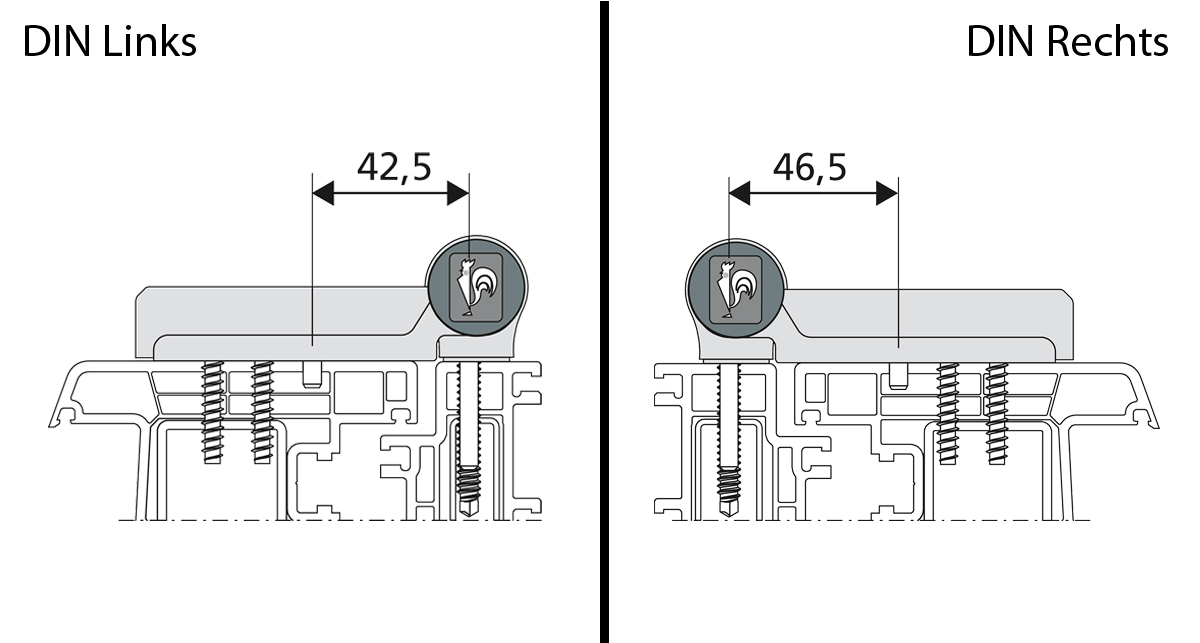

Liên kết vít trực tiếp - DIN Trái / 42,5, DIN Phải / 46,5

Item No.	Color
P615G0006	RAL 9016 phụ kiện PVC trắng
P61560006	RAL 9016 phụ kiện PVC đen
P61550006	RAL 8077 phụ kiện PVC đen
P615G0006	RAL 9016 phụ kiện PVC trắng
P61560006	RAL 9016 phụ kiện PVC đen
P61550006	RAL 8077 phụ kiện PVC đen

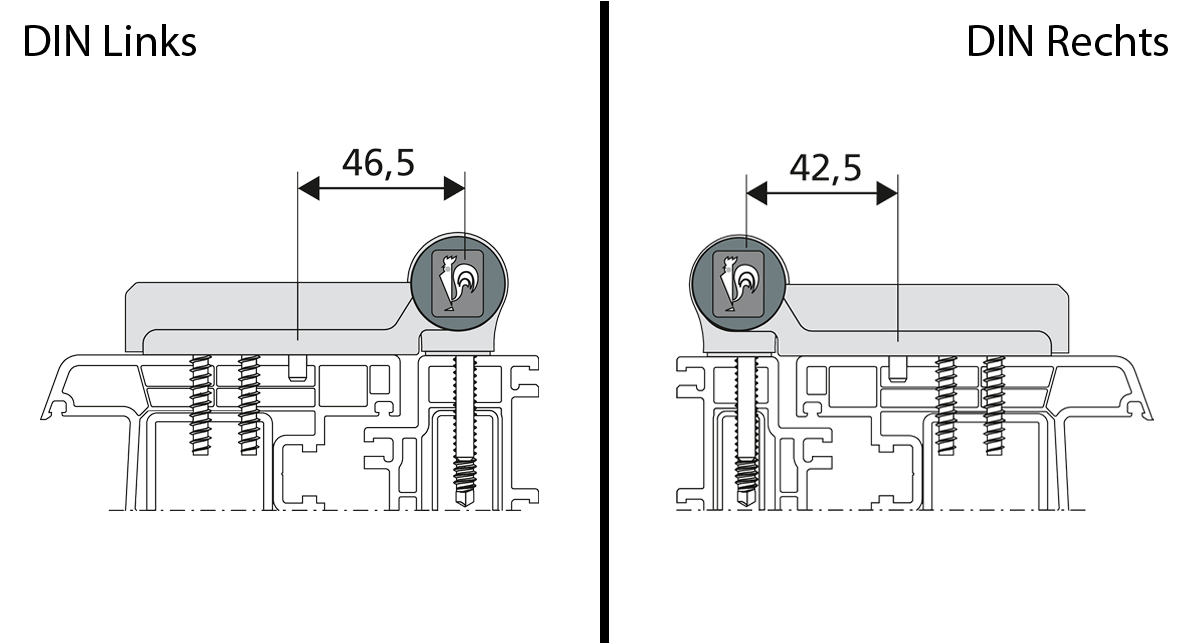

Liên kết vít trực tiếp - DIN Trái / 46,5, DIN Phải / 42,5

Item No.	Color
P615G0056	RAL 9016 phụ kiện PVC trắng
P61560056	RAL 9016 phụ kiện PVC đen
P61550056	RAL 8077 phụ kiện PVC đen
P615G0056	RAL 9016 phụ kiện PVC trắng
P61560056	RAL 9016 phụ kiện PVC đen
P61550056	RAL 8077 phụ kiện PVC đen

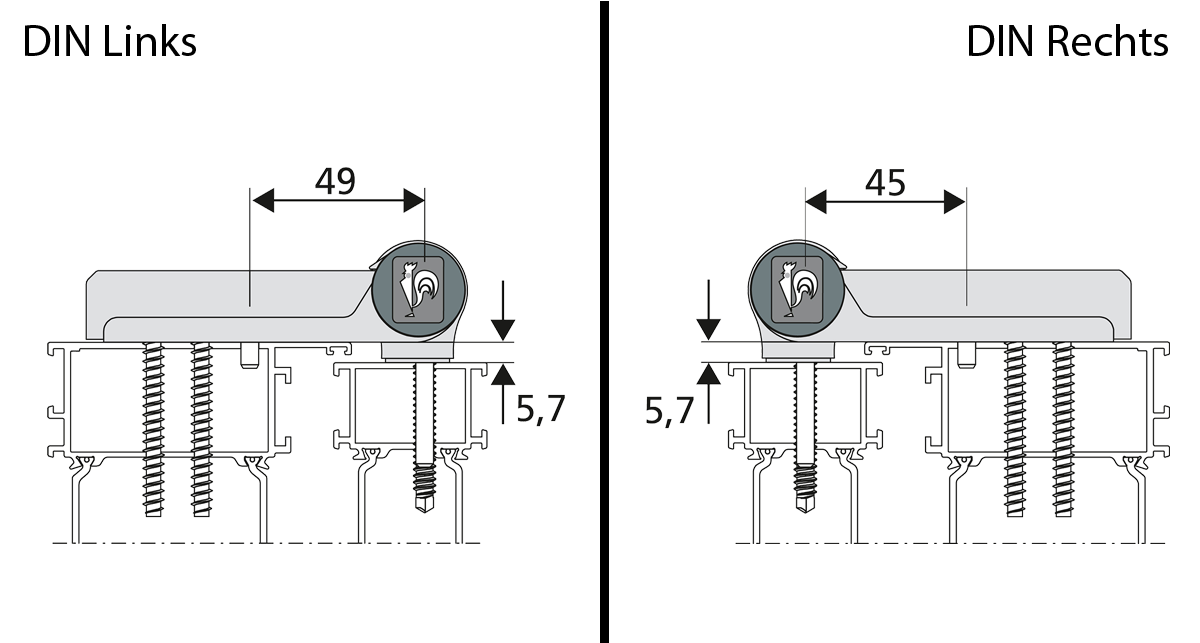

Liên kết vít trực tiếp - DIN Trái / 45, DIN Phải / 49

Item No.	Color
P615G0007	RAL 9016 phụ kiện PVC trắng
P61560007	RAL 9016 phụ kiện PVC đen
P61550007	RAL 8077 phụ kiện PVC đen
P645G0008	RAL 9016 phụ kiện PVC trắng
P64560008	RAL 9016 phụ kiện PVC đen
P64550008	RAL 8077 phụ kiện PVC đen

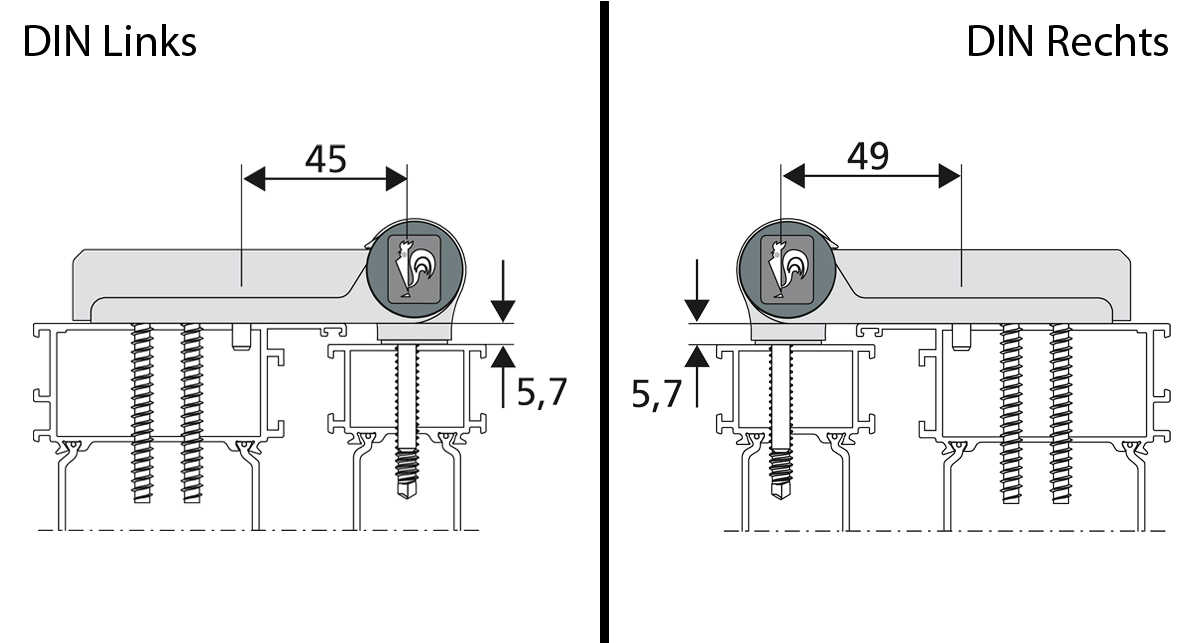

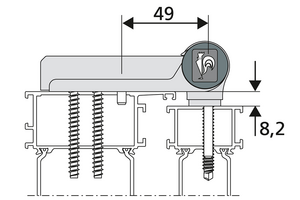

Liên kết vít trực tiếp - DIN Trái / 49, DIN Phải 45

Item No.	Color
P615G0057	RAL 9016 phụ kiện PVC trắng
P61560057	RAL 9016 phụ kiện PVC đen
P61550057	RAL 8077 phụ kiện PVC đen
P615G0058	RAL 9016 phụ kiện PVC trắng
P61560058	RAL 9016 phụ kiện PVC đen
P61550058	RAL 8077 phụ kiện PVC đen

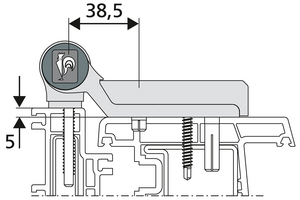

KT-FIX compact- DIN Trái / 38,5, DIN Phải / 42,5 - cho Rehau - *Tương thích SKG

Item No.	Color
P604G0C04	RAL 9016 phụ kiện PVC trắng
P60460C04	RAL 9016 phụ kiện PVC đen
P60450C04	RAL 9016 phụ kiện PVC đen
P604GCF04	RAL 9016 phụ kiện PVC trắng
P60460C04	RAL 9016 phụ kiện PVC đen
P60450C04	RAL 9016 phụ kiện PVC đen

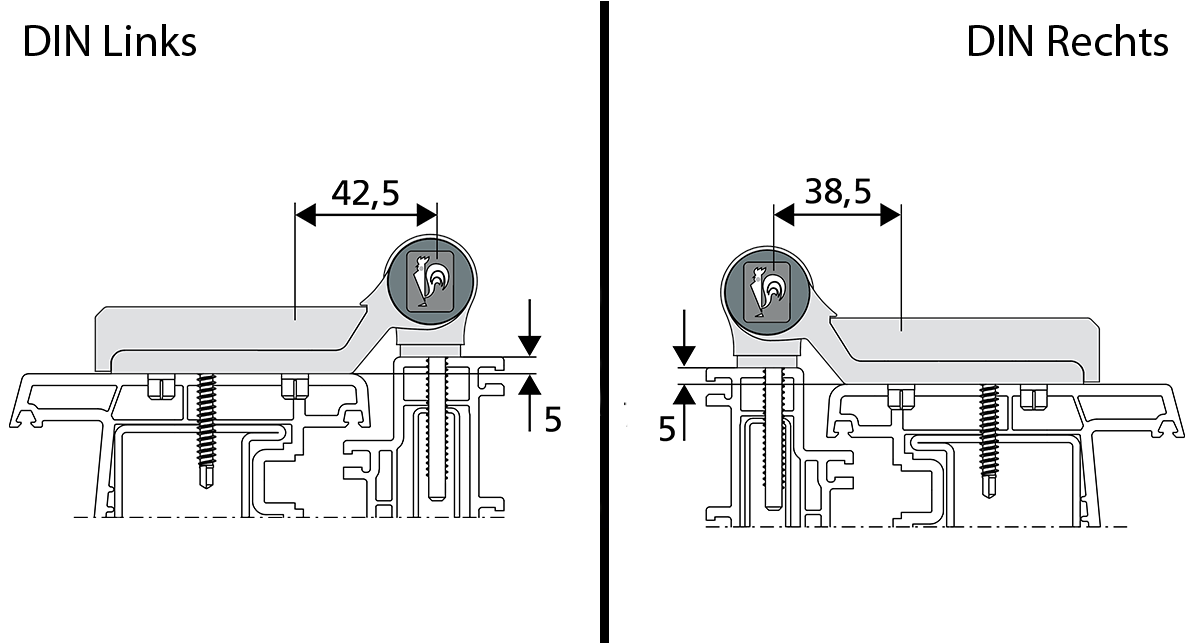

KT-FIX compact - DIN Trái / 42,5, DIN Phải / 38,5 - cho Rehau - *Tương thích SKG

Item No.	Color
P604G0C54	RAL 9016 phụ kiện PVC trắng
P60460C54	RAL 9016 phụ kiện PVC đen
P60450C54	RAL 8077 phụ kiện PVC đen
P604G0C54	RAL 9016 phụ kiện PVC trắng
P60460C54	RAL 9016 phụ kiện PVC đen
P60450C54	RAL 8077 phụ kiện PVC đen

KT-FIX compact - DIN Trái / 38,5, DIN Phải / 42,5 - cho Gealan, Profine, Veka - *Tương thích SKG

Item No.	Color
P604G0C06	RAL 9016 phụ kiện PVC trắng
P60460C06	RAL 9016 phụ kiện PVC đen
P60450C06	RAL 8077 phụ kiện PVC đen
P604G0C06	RAL 9016 phụ kiện PVC trắng
P60460C06	RAL 9016 phụ kiện PVC đen
P60450C06	RAL 8077 phụ kiện PVC đen

KT-FIX compact- DIN Trái / 42,5, DIN Phải / 38,5 - cho Gealan, Profine, Veka - *Tương thích SKG

Item No.	Color
P604G0C56	RAL 9016 phụ kiện PVC trắng
P60460C56	RAL 9016 phụ kiện PVC đen
P60450C56	RAL 8077 phụ kiện PVC đen
P604G0C56	RAL 9016 phụ kiện PVC trắng
P60460C56	RAL 9016 phụ kiện PVC đen
P60450C56	RAL 8077 phụ kiện PVC đen

Chứng nhận

KT-B 6R: 4 7 7 0 1 5 1 14

Art

symbol

hinge class

definition

Service class

Class 4: Very heavy usage. Hinges for doors that are subject to frequent and heavy usage.

durability

Class 7: 200,000 test cycles (only door hinges)

weight of test door

Class 7: Weight of test door 160 kg

fire resistance

class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)

safty of use

The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.

corrosion resistance

class 5: High corrosion resistance

intrusion protection

Class 1: Suited for use on intrustion-resistant doors based on the rating of the hinges' contribution to intrusion resistance for the respective intrusion-resistant door.

hinge class

Class 14: Hinges of this class fulfil demands due to very heavy usage

CLASSIFICATION KT-B 6R

The classification 4 7 7 0 1 4 1 14 means: A door hinge for (4) very heavy usage, which has undergone endurance testing of (7) 200,000 cycles, for a door with dimensions of up to (7) 160 kg, not suited for (0) fire and smoke protection, possesses a (4) corrosion resistance of 240 h and can be used on (1) intrusion-resistant doors. *) In addition to that, testing was conducted based on 20 cycles with 240 kg and 5 cycles with 360 kg and successfully completed in accordance with EN 1935.
