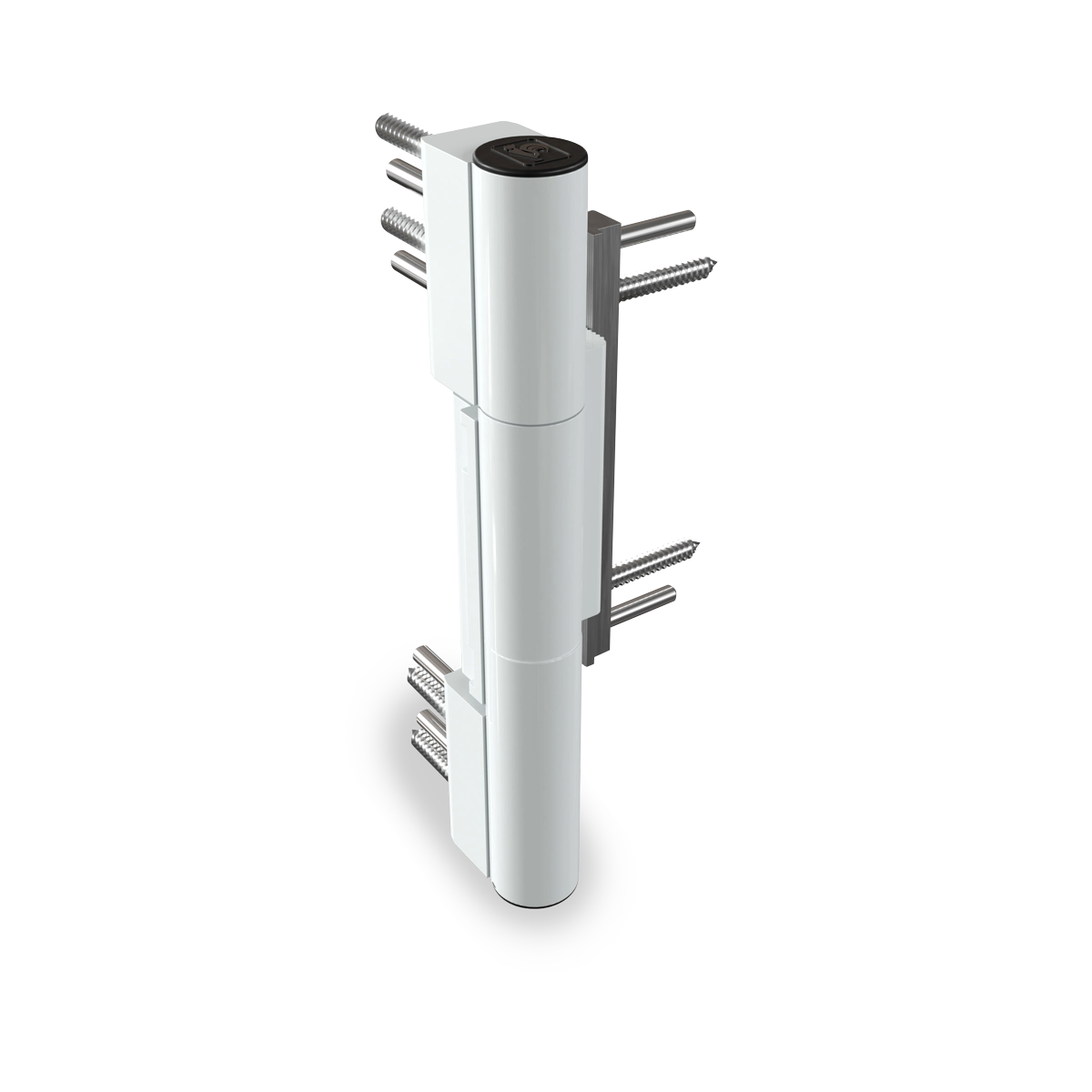

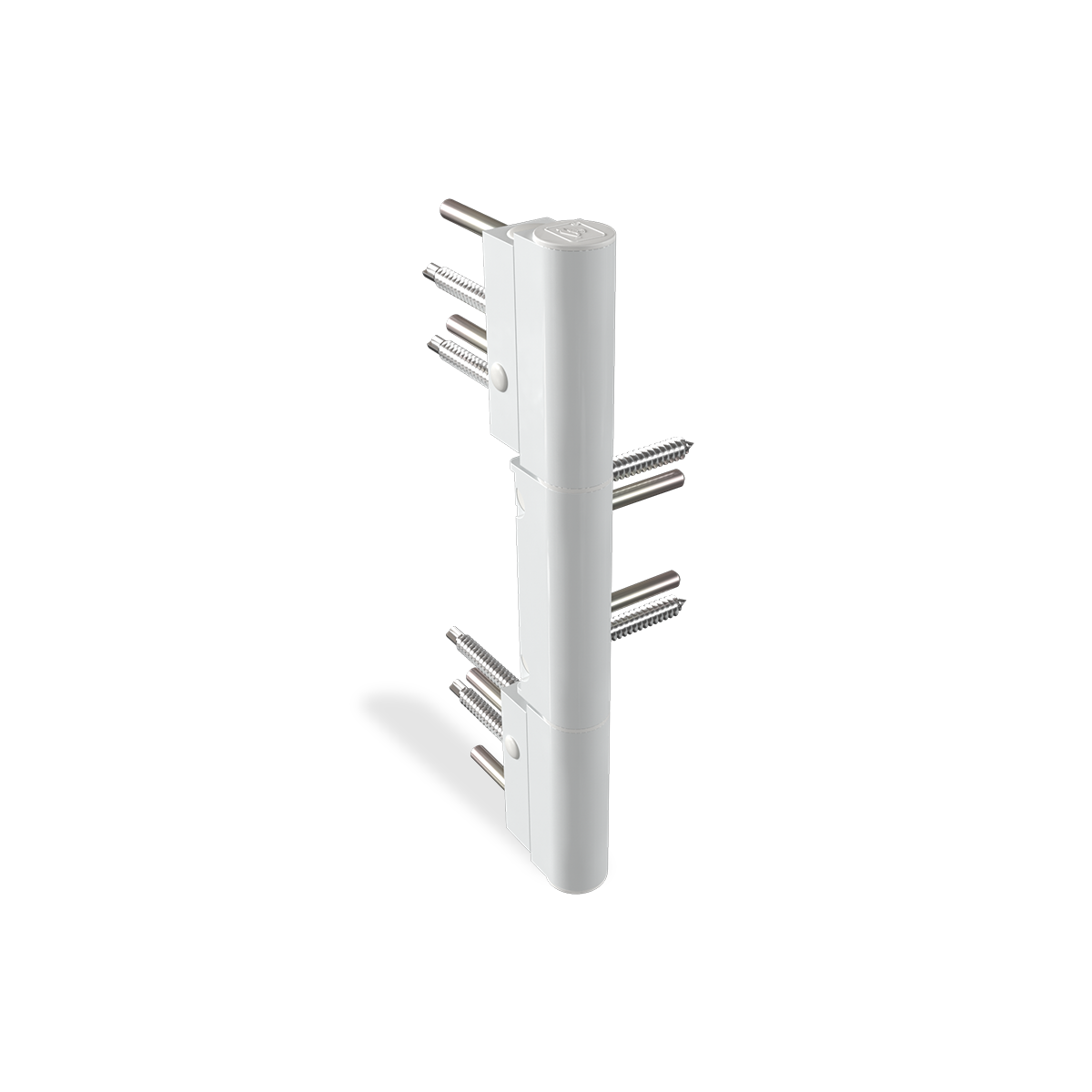

KT-RKV, 3 mảnh

bản lề con lăn nhỏ cho cửa từ thanh profile PVC

Thiết kế thanh mảnh
Đủ mạnh để chịu tải cửa nặng đến 120 kg
Lắp đặt thuận tiện tại công trình
Không lệch ngang ngay cả sau khi điều chỉnh
Cho phép cửa mở đến 180°
Đường kính bản lề 18 mm
Có thể sử dụng cho cửa mở trái hoặc phải
Bản lề cửa được lắp ráp sẵn phần lớn

Mô tả

Tạo catalogue của riêng bạn ngay:

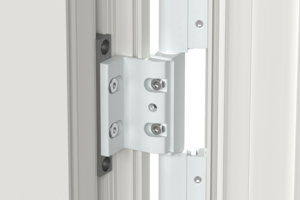

Hahn KT-RKV được cố định bằng vít trong rãnh chờ như thông thường đối với bản lề đối. Tùy thuộc vào thiết kế mặt cắt thanh profile, bản lề 3 mảnh có thể chịu tải cửa nặng đến 120 kg, trong khi phiên bản 2 mảnh chịu được đến 90 kg. Hai dòng sản phẩm này được cố định bằng vít tự khoan trong phần gia cường của thanh profile khung với chốt dài để phân bổ lực tác động lên bản lề. Ngoài ra, Dr. Hahn cũng cung cấp tùy chọn khoan trước chỉ vào buồng trước – nghĩa là chỉ trong phần nhựa – và chịu tải cánh cửa nặng tối đa 80 kg bằng cách sử dụng chốt ngắn hơn và vít tự khoan.

Gia công hiệu quả trong xưởng và tại công trình

Việc lắp và tháo cánh cửa đặc biệt dễ dàng và thuận tiện với bản lề 3 mảnh. Phần bản lề trên có thể được lắp và tháo dễ dàng ở bất kỳ vị trí nào mà không cần nới lỏng các vít cố định. Do đó, cửa được lắp đặt như phiên bản 2 mảnh và sau đó mới kết nối lại với phần bản lề trên. Đây là ưu điểm quan trọng cho nhân viên lắp đặt tại công trình. Trong trường hợp lanh tô cửa thấp, cánh cửa cũng có thể được tháo ra theo cách tương tự.

Cả hai dòng sản phẩm đều có thể điều chỉnh theo sáu hướng khi cánh cửa đã được lắp đặt:
Cánh cửa có thể điều chỉnh theo chiều dọc +/- 3 mm
Điều chỉnh theo chiều ngang +/- 3 mm cũng có thể thực hiện
Áp lực gioăng +/- 1,3 mm

Lĩnh vực ứng dụng

Cửa ra vào chính
Cửa ra vào phụ
Cửa ra vào căn hộ
Cửa chức năng, ví dụ: cửa thoát hiểm

Vật liệu

Được chế tạo từ nhôm đùn ép
Phương pháp lắp đặt

Lắp trực tiếp vào khung và rãnh
Phiên bản

Rãnh bản lề: 16 mm, 20 mm, 24 mm
Khả năng chịu tải

Tùy thuộc vào thiết kế mặt cắt thanh profile: tối đa 120 kg
Khả năng điều chỉnh

Cánh cửa có thể điều chỉnh theo sáu hướng:
• Điều chỉnh ngang biến thiên ± 3 mm
• Điều chỉnh chiều cao biến thiên lên đến ± 3 mm
• Điều chỉnh áp lực gioăng ± 1,0 mm
Màu sắc

Bản lề có sẵn trong EV1, màu RAL và Hahn Trinox
Ứng dụng

Có thể sử dụng cho cửa mở trái hoặc phải
Chứng nhận

Chứng nhận CE theo EN 1935:2002, cấp bản lề 11

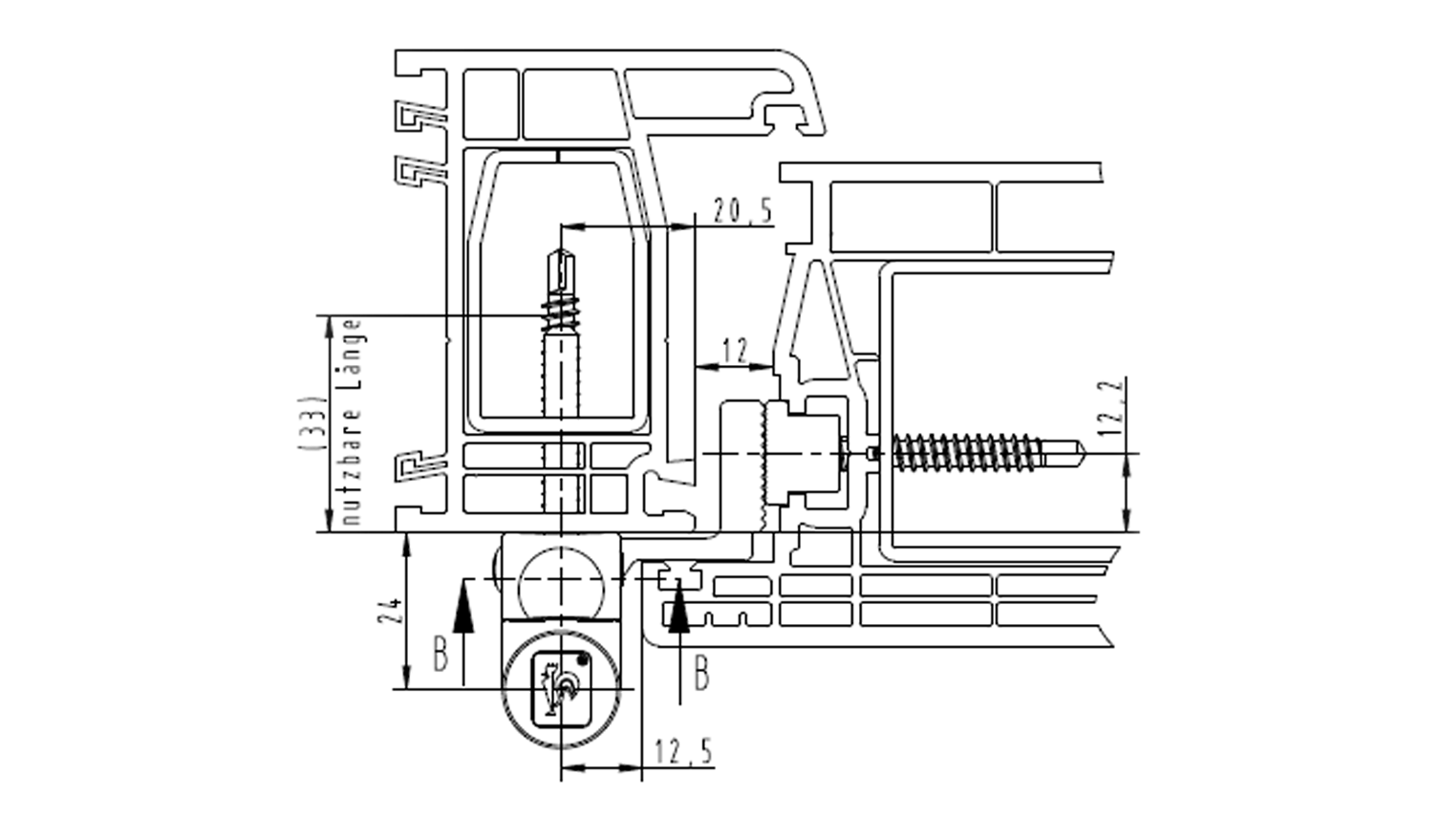

Rãnh bản lề 16 / 3,0 mm và 16 / 3,5 mm / BỘ CHUYỂN ĐỔI VỚI CHỐT DÀI

Item No.	Color
K85110101	EV1 phụ kiện PVC đen
K851G0101	RAL 9016 phụ kiện PVC trắng
K85190101	Màu đặc biệt ví dụ bạc ánh kim 003 phụ kiện PVC đen
K85110001	EV1 phụ kiện PVC trắng
K851G0001	RAL 9016 phụ kiện PVC trắng
K85190001	Màu đặc biệt ví dụ bạc ánh kim 003 phụ kiện PVC đen

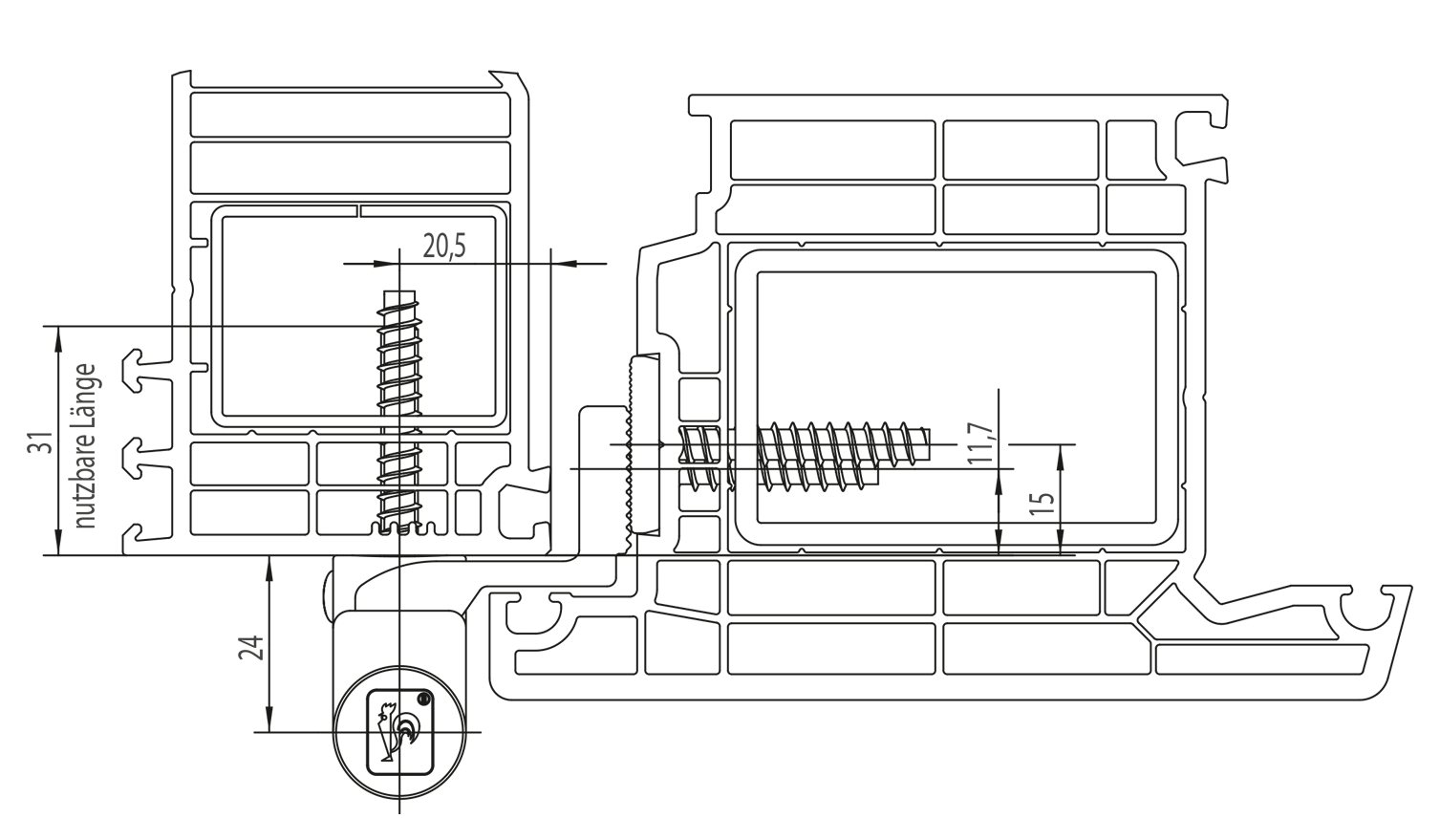

Rãnh bản lề 24 / 4,0 mm / BỘ CHUYỂN ĐỔI VỚI CHỐT DÀI

Item No.	Color
K85210001	EV1 phụ kiện PVC đen
K852G0001	RAL 9016 phụ kiện PVC trắng
K85290001	Màu đặc biệt ví dụ bạc ánh kim 003 phụ kiện PVC đen

Chứng nhận

KT-RKV, 3 mảnh: 3 7 4 0 1 0/4 (5*) 1 11

Art

symbol

hinge class

definition

Service class

durability

Class 7: 200,000 test cycles (only door hinges)

weight of test door

Class 4: 80 kg

fire resistance

class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)

safty of use

The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.

corrosion resistance

0/4 (5*)

Cấp 0: Không chống ăn mòn/Cấp 4: Chống ăn mòn (Cấp 5: thử nghiệm phun muối 480 giờ*)

intrusion protection

Class 1: Suited for use on intrustion-resistant doors based on the rating of the hinges' contribution to intrusion resistance for the respective intrusion-resistant door.

hinge class

Class 11:

CLASSIFICATION KT-RKV, 3 mảnh

The classification 3 7 4 0 1 0/4 (5*) 1 11 means: A door hinge for (3) heavy usage, which has undergone endurance testing of (7) 200,000 cycles, for a door with dimensions of up to (4) 80 kg, not suited for (0) fire and smoke protection, possesses a (4) corrosion resistance of 240 h and can be used on (1) intrusion-resistant doors.

*) Corrosion class 5 according to DIN EN 1670:2007. Class 0 = uncoated/non-anodised door hinges, Class 4 = high corrosion resistance, Class 5 = very high corrosion resistance.
