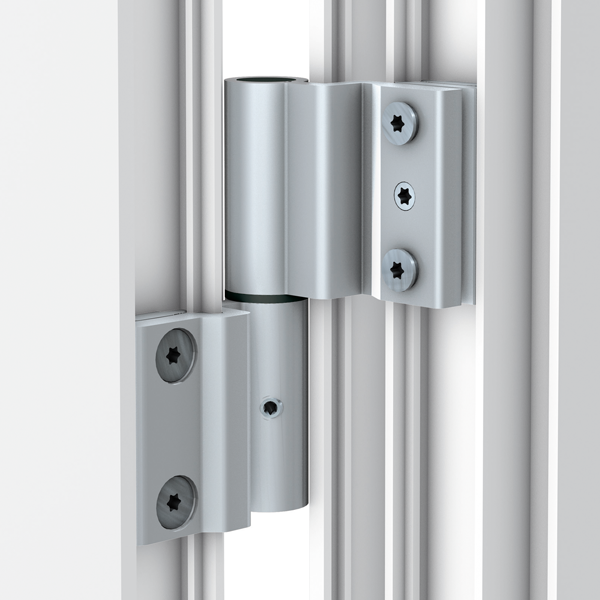

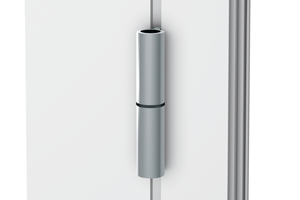

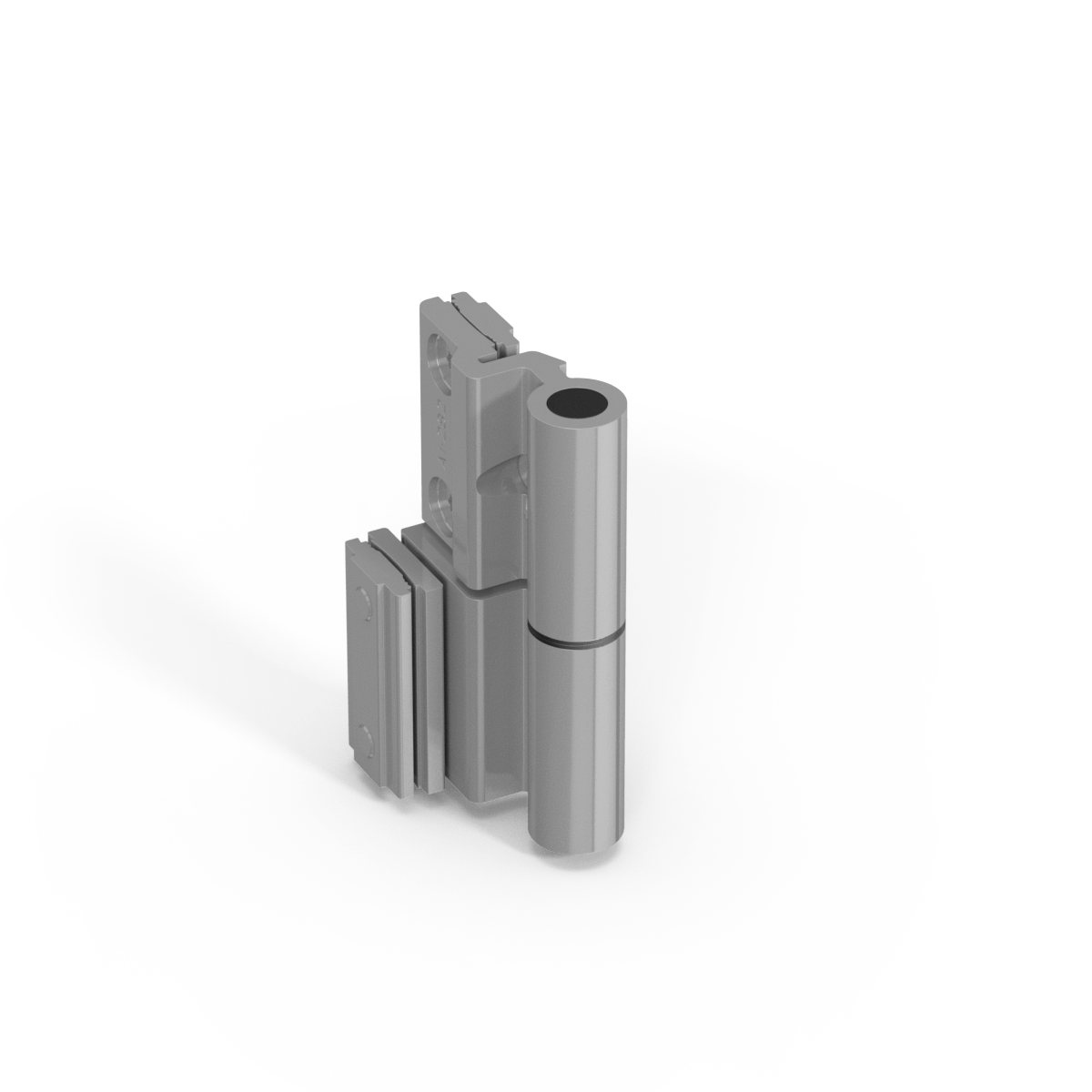

Klemmband NG, 2 mảnh

BẢN LỀ KẸP CHO KHU VỰC LỐI VÀO ĐẠI DIỆN

Chứng nhận CE theo EN 1935:2002, cấp bản lề 12
Bản lề kẹp có thể điều chỉnh cả ngang và dọc (4 hướng)
Phương pháp lắp đặt: tấm kẹp nguyên khối
Lắp đặt nhanh không cần khoan
Bản lề có sẵn màu anốt hóa và màu RAL

Mô tả

Tạo catalogue của riêng bạn ngay:

HAHN NG KLEMMBAND, 2 MẢNH NHỎ – LẮP ĐẶT NHANH KHÔNG CẦN KHOAN

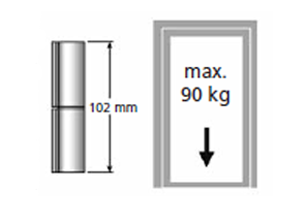

Dòng Klemmband NG kết hợp yêu cầu thiết kế của bản lề đối với sự đơn giản và hiệu quả của bản lề kẹp. Bản lề kẹp 2 mảnh nhỏ Klemmband NG chịu tải cửa nặng tới 90 kg nhờ vít kẹp sáng tạo và mang lại sự tiện lợi tiêu chuẩn Hahn. Nhờ thanh bản lề dài vừa với profile, bản lề tạo được liên kết khít sát, chắc chắn với khung và đảm bảo độ ổn định tối ưu. Bản lề kẹp nhỏ có thể điều chỉnh cả ngang và dọc mà không cần nâng và tháo cửa, không bị lệch sau khi điều chỉnh.

Hahn Klemmband là bản lề thích ứng hệ thống, được phát triển hợp tác chặt chẽ với các nhà sản xuất cửa. Các tổ hợp cửa/khung khác nhau cần giải pháp đặc biệt. Để giúp chúng tôi xử lý yêu cầu và đơn hàng, chúng tôi cần thông tin chính xác về tổ hợp cửa/khung tương ứng sẽ sử dụng.

Lĩnh vực ứng dụng

Cửa ra vào phụ
Cửa ra vào căn hộ
Cửa nội thất
Cửa ngoài
Cửa chức năng

Vật liệu

Làm từ nhôm ép đùn
Phương pháp lắp đặt

Tấm kẹp nguyên khối
Khả năng chịu tải

Tùy theo thiết kế thanh profile tối đa 130 kg
Khả năng điều chỉnh

Điều chỉnh 6 hướng mà không cần nâng hoặc tháo cánh cửa:

điều chỉnh ngang ± 2 mm (phạm vi điều chỉnh có thể thay đổi tùy theo tình trạng lắp đặt)

điều chỉnh dọc với bộ điều chỉnh chiều cao

áp lực đệm kín ± 0,5 mm
Màu sắc

Bản lề có sẵn màu anốt hóa và màu RAL
Chứng nhận

Chứng nhận CE theo EN 1935:2002, cấp bản lề 12

Chứng nhận

Klemmband NG, 2 mảnh: 4 7 5 0 1 4 1 12

Art

symbol

hinge class

definition

Service class

Class 4: Very heavy usage. Hinges for doors that are subject to frequent and heavy usage.

durability

Class 7: 200,000 test cycles (only door hinges)

weight of test door

Class 5: 100 kg

fire resistance

class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)

safty of use

The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.

corrosion resistance

class 4: Corrosion resistance

intrusion protection

Class 1: Suited for use on intrustion-resistant doors based on the rating of the hinges' contribution to intrusion resistance for the respective intrusion-resistant door.

hinge class

Class 12:

CLASSIFICATION Klemmband NG, 2 mảnh

The classification 4 7 5 0 1 4 1 12 means:

A hinge for very heavy (4) usage, which was tested during continuous use with 200,000 (7) cycles, with 100 kg (5*), not suited for (0) fire protection, fifth digit always (1) for safety of use, highest-class corrosion resistance with 240h (4), can be used for intrusion-resistant doors (1) and has the hinge class (12).

*) In addition to that, testing was conducted based on 20 cycles with 200kg and 5 cycles with 300kg and successfully completed in accordance with EN 1935.

Tải xuống

Lắp đặt

Hướng dẫn điều chỉnh

PDF

Hướng dẫn lắp đặt

PDF

Tuyên bố hiệu suất

Tải xuống

TUYÊN BỐ HIỆU SUẤT TẤT CẢ SẢN PHẨM

XEM TỔNG QUAN

MỚI Catalogue – NHẤN VÀO ĐỂ CHỌN

Trích xuất danh mục – Sản phẩm hiện tại

Tải xuống

Thêm sản phẩm vào danh mục

Xem tổng quan

Linh kiện riêng

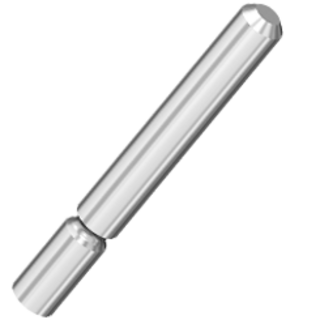

Chốt trục - A100E0021

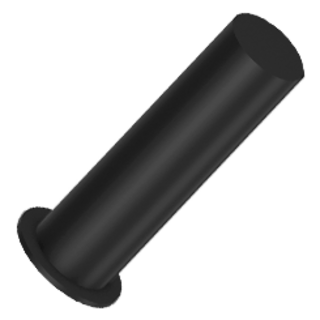

Bạc ổ - A100K0056

Bạc lệch tâm cánh bản lề - A100K0055

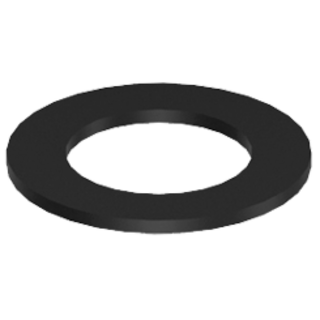

Vòng đệm - A100K0058
