Klemmband NG, 2 mảnh lớn

BẢN LỀ KẸP CHO KHU VỰC LỐI VÀO ĐẠI DIỆN

Chứng nhận CE theo EN 1935:2002, cấp bản lề 13
Bản lề kẹp có thể điều chỉnh 6 hướng
Phương pháp lắp đặt: tấm kẹp nguyên khối
Lắp đặt nhanh không cần khoan
Bản lề có sẵn màu anốt hóa và màu RAL

Mô tả

Tạo catalogue của riêng bạn ngay:

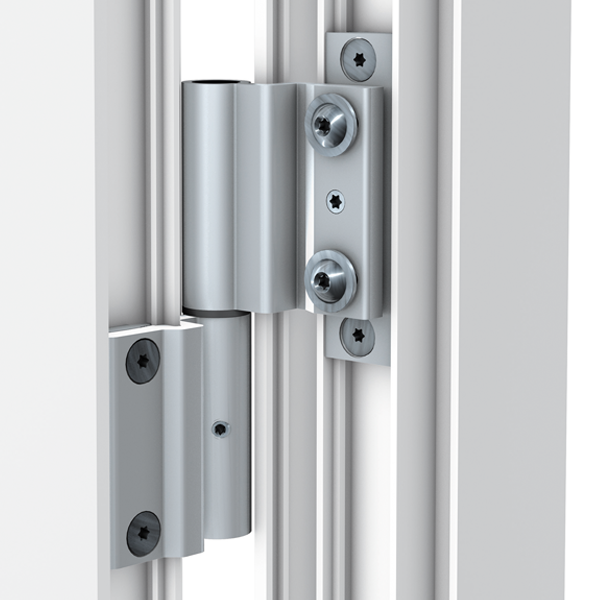

HAHN KLEMMBAND NG, 2 MẢNH LỚN – LẮP ĐẶT NHANH KHÔNG CẦN KHOAN

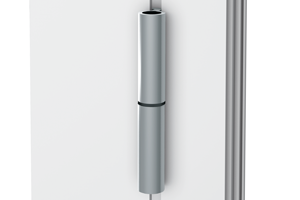

Nhanh, đẹp và mạnh mẽ. Những đặc tính được kết hợp trong bản lề kẹp 2 mảnh lớn hơn của dòng NG. Với đường kính 20 mm, bản lề hòa nhập hài hòa với thanh profile cửa. Có thể chịu tải tới 130 kg, đặc biệt phù hợp cho các tòa nhà thương mại và nhà ở phong cách. Một người có thể điều chỉnh cửa 6 hướng khi cửa đang treo – không có khe hở hoặc lệch đường viền.

Hahn Klemmband là bản lề thích ứng hệ thống, được phát triển hợp tác chặt chẽ với các nhà sản xuất cửa. Các tổ hợp cửa/khung khác nhau cần giải pháp đặc biệt. Để giúp chúng tôi xử lý yêu cầu và đơn hàng, chúng tôi cần thông tin chính xác về tổ hợp cửa/khung tương ứng sẽ sử dụng.

Lĩnh vực ứng dụng

Cửa ra vào chính
Cửa nội thất
Cửa ngoài
Cửa ra vào phụ
Cửa công trình
Cửa ra vào căn hộ
Cửa chức năng

Vật liệu

Làm từ nhôm ép đùn
Phương pháp lắp đặt

Tấm kẹp nguyên khối

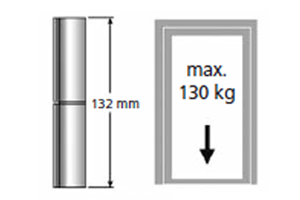

Khả năng chịu tải

Tùy theo thiết kế thanh profile tối đa 130 kg
Khả năng điều chỉnh

Điều chỉnh 6 hướng mà không cần nâng hoặc tháo cánh cửa:

điều chỉnh ngang ± 2 mm (phạm vi điều chỉnh có thể thay đổi tùy theo tình trạng lắp đặt),

điều chỉnh dọc với bộ điều chỉnh chiều cao

Áp lực đệm kín ± 0,5 mm
Màu sắc

Bản lề có sẵn màu anốt hóa và màu RAL
Chứng nhận

Chứng nhận CE theo EN 1935:2002, cấp bản lề 13

Chứng nhận

Klemmband NG, 2 mảnh lớn: 4 7 6 0 1 4 1 13

Art

symbol

hinge class

definition

Service class

Class 4: Very heavy usage. Hinges for doors that are subject to frequent and heavy usage.

durability

Class 7: 200,000 test cycles (only door hinges)

weight of test door

Class 6: 120 kg

fire resistance

class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)

safty of use

The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.

corrosion resistance

class 4: Corrosion resistance

intrusion protection

Class 1: Suited for use on intrustion-resistant doors based on the rating of the hinges' contribution to intrusion resistance for the respective intrusion-resistant door.

hinge class

Class 13:

CLASSIFICATION Klemmband NG, 2 mảnh lớn

The classification 4 7 6 0 1 4 1 13 means:

A door hinge for (4) very heavy usage, which has undergone endurance testing of (7) 200,000 cycles, for a door with dimensions of up to (6*) 120 kg, not suited for (0) fire and smoke protection, possesses a (4) corrosion resistance of 240 h and can be used on (1) intrusion-resistant doors.

*) In addition to that, testing was conducted based on 20 cycles with 240kg and 5 cycles with 360kg and successfully completed in accordance with EN 1935.

Tải xuống

Lắp đặt

Hướng dẫn điều chỉnh

PDF

Hướng dẫn lắp đặt

PDF

Tuyên bố hiệu suất

TUYÊN BỐ HIỆU SUẤT TẤT CẢ SẢN PHẨM

XEM TỔNG QUAN

MỚI Catalogue – NHẤN VÀO ĐỂ CHỌN

Trích xuất danh mục – Sản phẩm hiện tại

Tải xuống

Thêm sản phẩm vào danh mục

Xem tổng quan

Linh kiện riêng

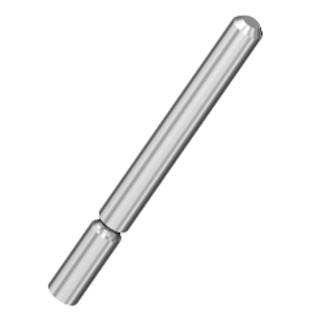

Chốt trục - A100E0022

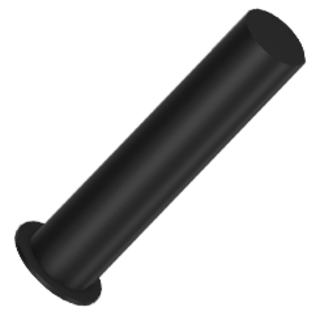

Bạc ổ - A100K0057

Bạc lệch tâm cánh bản lề - A100K0055

Vòng đệm - A100K0058

Xem thêm
