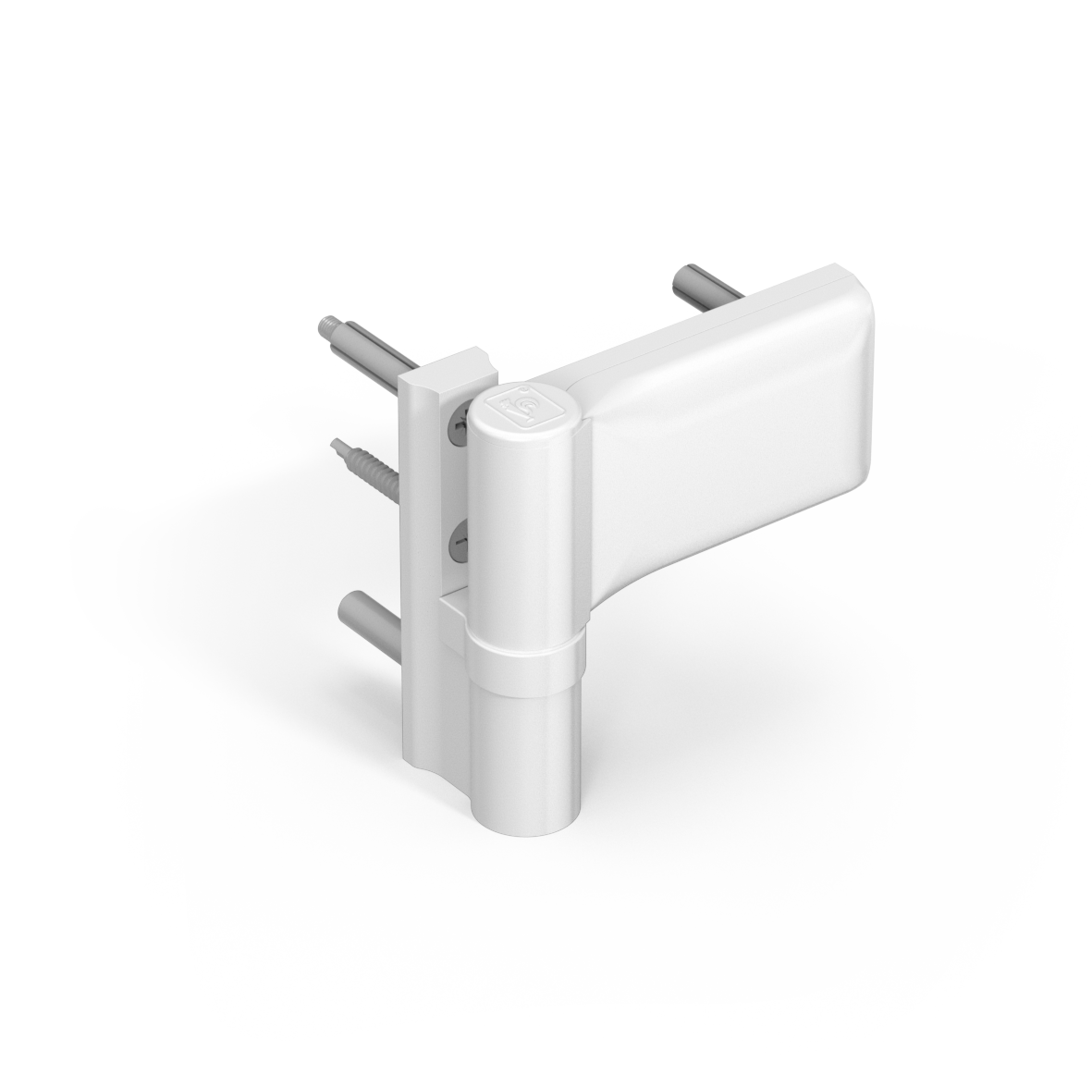

KT-EV

BẢN LỀ ĐA NĂNG CHO CỬA NHÀ

Chứng nhận CE theo EN 1935:2002, cấp bản lề 13
Có sẵn với khung cố định KT-FIX
Giữ nguyên hình dạng sau khi điều chỉnh
Có thể sử dụng cho cửa mở trái hoặc phải
Ổ trục không cần bảo trì
Khít sát tất cả các bộ phận ổ trục và dẫn hướng
Điều chỉnh hiệu quả, mọi thao tác điều chỉnh chỉ cần một người thực hiện
Bản lề cửa được lắp ráp sẵn phần lớn

Mô tả

Tạo catalogue của riêng bạn ngay:

HAHN KT-EV - HIỆU SUẤT TOÀN DIỆN CHO CỬA NHẸ:

Bản lề Dr. Hahn KT-EV được thiết kế cho cửa trọng lượng trung bình lên đến 120kg/265lbs. Sản phẩm tích hợp những gì bạn mong đợi từ một bản lề hiện đại: điều chỉnh 6 hướng dễ dàng, thiết kế trường tồn và lắp đặt đơn giản. Từ tháng 3 năm 2010, chúng tôi cũng cung cấp vit tự khoan với bản lề KT-EV, giúp giảm đáng kể thời gian lắp đặt. Bản lề đa năng KT-EV phù hợp với nhiều loại thanh profile cửa PVC. Nhà sản xuất cửa có thể lựa chọn giữa hai phạm vi gờ nổi từ 15 đến 27 mm. Dr. Hahn cung cấp ba kích thước bộ phận khung khác nhau để phù hợp với khung cực hẹp, hẹp và tiêu chuẩn. Bản lề KT-EV có chứng nhận CE.

Lĩnh vực ứng dụng

Cửa ra vào chính
Cửa ra vào phụ Cửa nội thất
Cửa ngoài
Cửa ra vào căn hộ
Cửa nội thất

Vật liệu

Làm từ nhôm ép đùn
Phương pháp lắp đặt

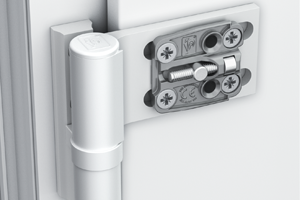

Liên kết vít trực tiếp vào khung và cánh cửa, có thể sử dụng với vit bậc Hahn. Có sẵn phiên bản vit tự khoan. Có sẵn với khung cố định KT-FIX
Phiên bản

3 phạm vi kích thước gờ nổi: 15 - 20 mm, 18 - 23 mm, 22 - 27 mm
Khả năng chịu tải

Tùy theo thiết kế thanh profile tối đa 120 kg
Khả năng điều chỉnh

Điều chỉnh 6 hướng mà không cần nâng hoặc tháo cánh cửa
- Điều chỉnh ngang ± 5 mm
- Điều chỉnh dọc thay đổi + 3 mm/- 2 mm
- Điều chỉnh áp lực ron ± 2,5 mm
Chứng nhận

Chứng nhận CE theo <link https: shop.bsigroup.com en productdetail external-link-new-window>EN 1935:2002, cấp bản lề 13
<link http: www.skgikob.nl en downloads assessment-guidelines.html external-link-new-window skg-ikob>SKG 2 sao
Màu sắc

Bản lề có sẵn màu RAL

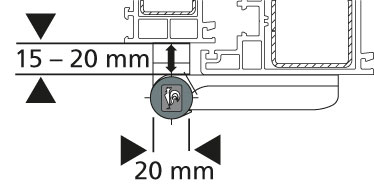

Phạm vi gờ nổi 15-20 mm (cho khung tiêu chuẩn)

Item No.	Color
P207E0000	RAL 9010
P207G0000	RAL 9016
P20750000	RAL 8077
P207E0050	RAL 9010
P207G0050	RAL 9016
P20750050	RAL 8077
P207E0F00	RAL 9010
P207G0F00	RAL 9016
P20750F00	RAL 8077

Phạm vi gờ nổi 15-20 mm (cho khung hẹp)

Item No.	Color
P207E0012	RAL 9010
P207G0012	RAL 9016
P20750012	RAL 8077
P207E0052	RAL 9010
P207G0052	RAL 9016
P20750052	RAL 8077
P207E0F12	RAL 9010
P207G0F12	RAL 9016
P20750F12	RAL 8077

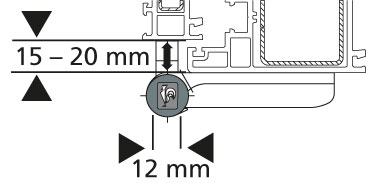

Phạm vi gờ nổi 15-20 mm (cho khung cực hẹp)

Item No.	Color
P207E0003	RAL 9010
P207G0003	RAL 9016
P20750003	RAL 8077
P207E0054	RAL 9010
P207G0054	RAL 9016
P20750054	RAL 8077
P207E0F03	RAL 9010
P207G0F03	RAL 9016
P20750F03	RAL 8077

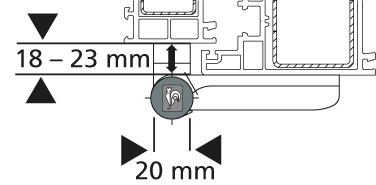

Phạm vi gờ nổi 18-23 mm (cho khung tiêu chuẩn)

Item No.	Color
P207E0008	RAL 9010
P207G0008	RAL 8016
P20750008	RAL 8077
P207E0051	RAL 9010
P207G0051	RAL 8016
P20750051	RAL 8077
P207E0F08	RAL 9010
P207G0F08	RAL 8016
P20750F08	RAL 8077

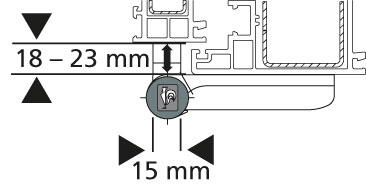

Phạm vi gờ nổi 18-23 mm (cho khung hẹp)

Item No.	Color
P207E0031	RAL 9010
P207G0031	RAL 9016
P20750031	RAL 8077
P207E0053	RAL 9010
P207G0053	RAL 9016
P20750053	RAL 8077
P207E0F31	RAL 9010
P207G0F31	RAL 9016
P20750F31	RAL 8077

Phạm vi gờ nổi 22-27 mm (cho khung tiêu chuẩn)

Item No.	Color
P207E0080	RAL 9010
P207G0080	RAL 9016
P20750080	RAL 8077
P207E0081	RAL 9010
P207G0081	RAL 9016
P20750081	RAL 8077
P207E0F80	RAL 9010
P207G0F80	RAL 9016
P20750F80	RAL 8077

Phạm vi gờ nổi 16.5-21.5 mm (cho khung tiêu chuẩn)

Item No.	Color
P207E0056	RAL 9010
P207G0056	RAL 9016
P20750056	RAL 8077
P207E0057	RAL 9010
P207G0057	RAL 9016
P20750057	RAL 8077
P207E0F56	RAL 9010
P207G0F56	RAL 9016
P20750F56	RAL 8077

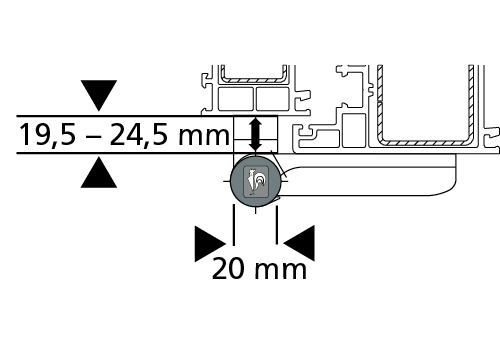

Phạm vi gờ nổi 19.5-24.5 mm (cho khung tiêu chuẩn)

Item No.	Color
P207E0028	RAL 9010
P207G0028	RAL 9016
P20750028	RAL 8077
P207E0029	RAL 9010
P207G0029	RAL 9016
P20750029	RAL 8077
P207E0F28	RAL 9010
P207G0F28	RAL 9016
P20750F28	RAL 8077

Chứng nhận

KT-EV: 4 7 6 0 1 4 1 13

Art

symbol

hinge class

definition

Service class

Class 4: Very heavy usage. Hinges for doors that are subject to frequent and heavy usage.

durability

Class 7: 200,000 test cycles (only door hinges)

weight of test door

Class 6: 120 kg

fire resistance

class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)

safty of use

The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.

corrosion resistance

class 4: Corrosion resistance

intrusion protection

Class 1: Suited for use on intrustion-resistant doors based on the rating of the hinges' contribution to intrusion resistance for the respective intrusion-resistant door.

hinge class

Class 13:

CLASSIFICATION KT-EV

The classification 4 7 6 0 1 4 1 13 means: A door hinge for (4) very heavy usage, which has undergone endurance testing of (7) 200,000 cycles, for a door with dimensions of up to (6*) 120 kg, not suited for (0) fire and smoke protection, possesses a (4) corrosion resistance of 240 h and can be used on (1) intrusion-resistant doors. *) In addition to that, testing was conducted based on 20 cycles with 240kg and 5 cycles with 360kg and successfully completed in accordance with EN 1935.

Tải xuống

Tờ rơi

Tài liệu sản phẩm - KT-EV - EN

Tải xuống

Lắp đặt

Hướng dẫn điều chỉnh

Hướng dẫn lắp đặt

Tuyên bố hiệu suất

Tải xuống

TUYÊN BỐ HIỆU SUẤT TẤT CẢ SẢN PHẨM

XEM TỔNG QUAN

MỚI Catalogue – NHẤN VÀO ĐỂ CHỌN

Trích xuất danh mục - Sản phẩm hiện tại

Tải xuống

Thêm sản phẩm vào danh mục

Xem tổng quan

Phụ kiện

Dưỡng khoan không có bộ kẹp - T315A0000

Dưỡng khoan có bộ kẹp - T315A0001

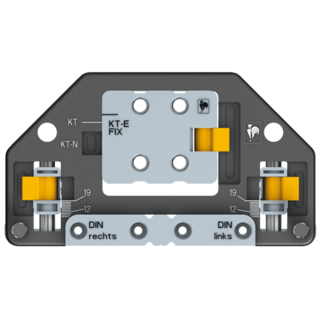

Dưỡng khoan không có bộ kẹp cho KT-FIX (FIX trong cánh và khung) - T315A0F06

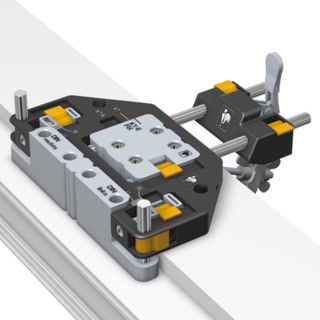

Dưỡng khoan có bộ kẹp cho KT-FIX (FIX trong cánh và khung) - T315A0F07

Xem thêm

Linh kiện riêng

Cánh bản lề, bộ điều chỉnh lắp ráp sẵn, chỉ định màu RAL - K200B0159

Cánh bản lề KT-FIX, chỉ định màu RAL - K200BF159

Chốt trục - K200E0009

Nắp che (trắng) - K200K0011

Xem thêm

Sản phẩm tương tự

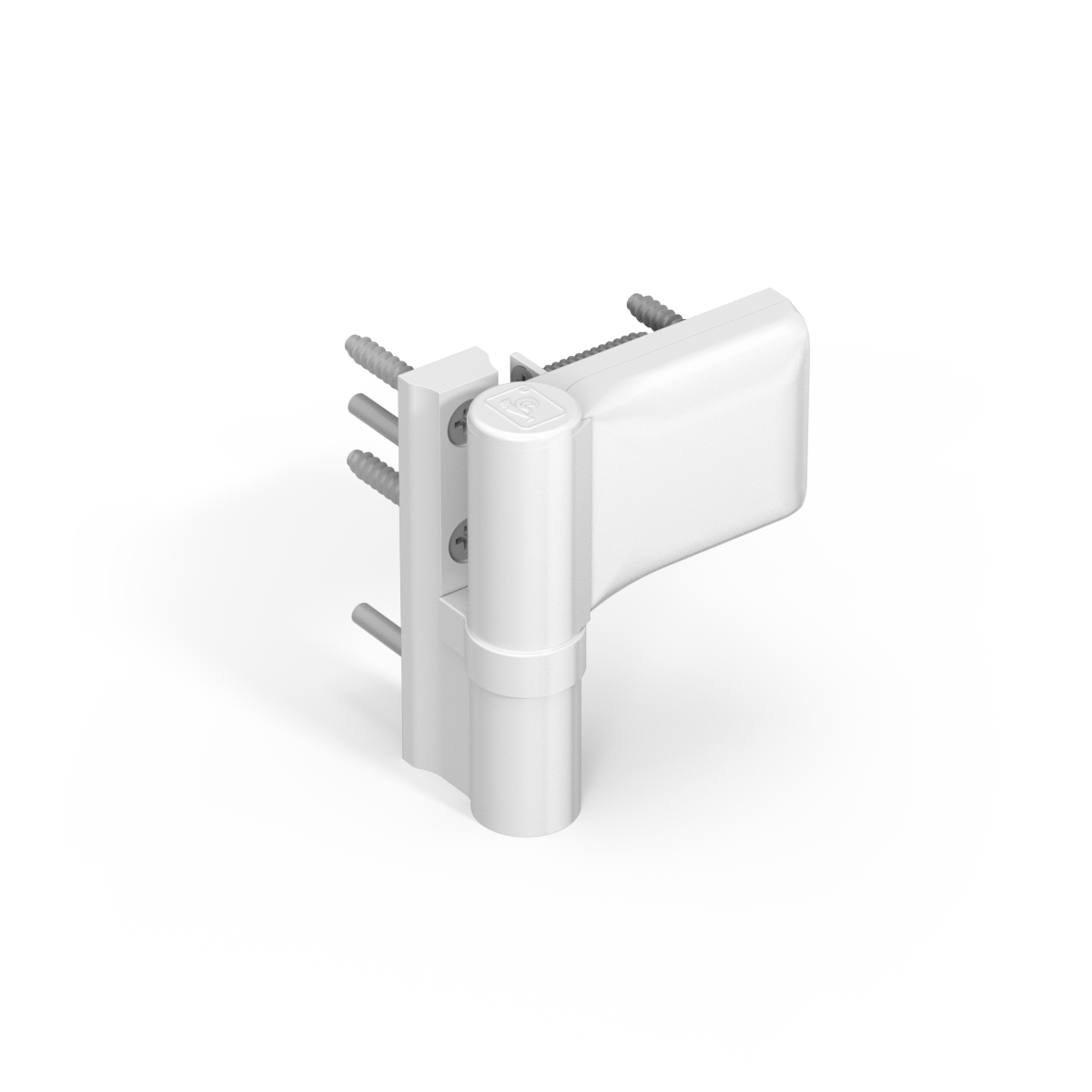

KT-SN

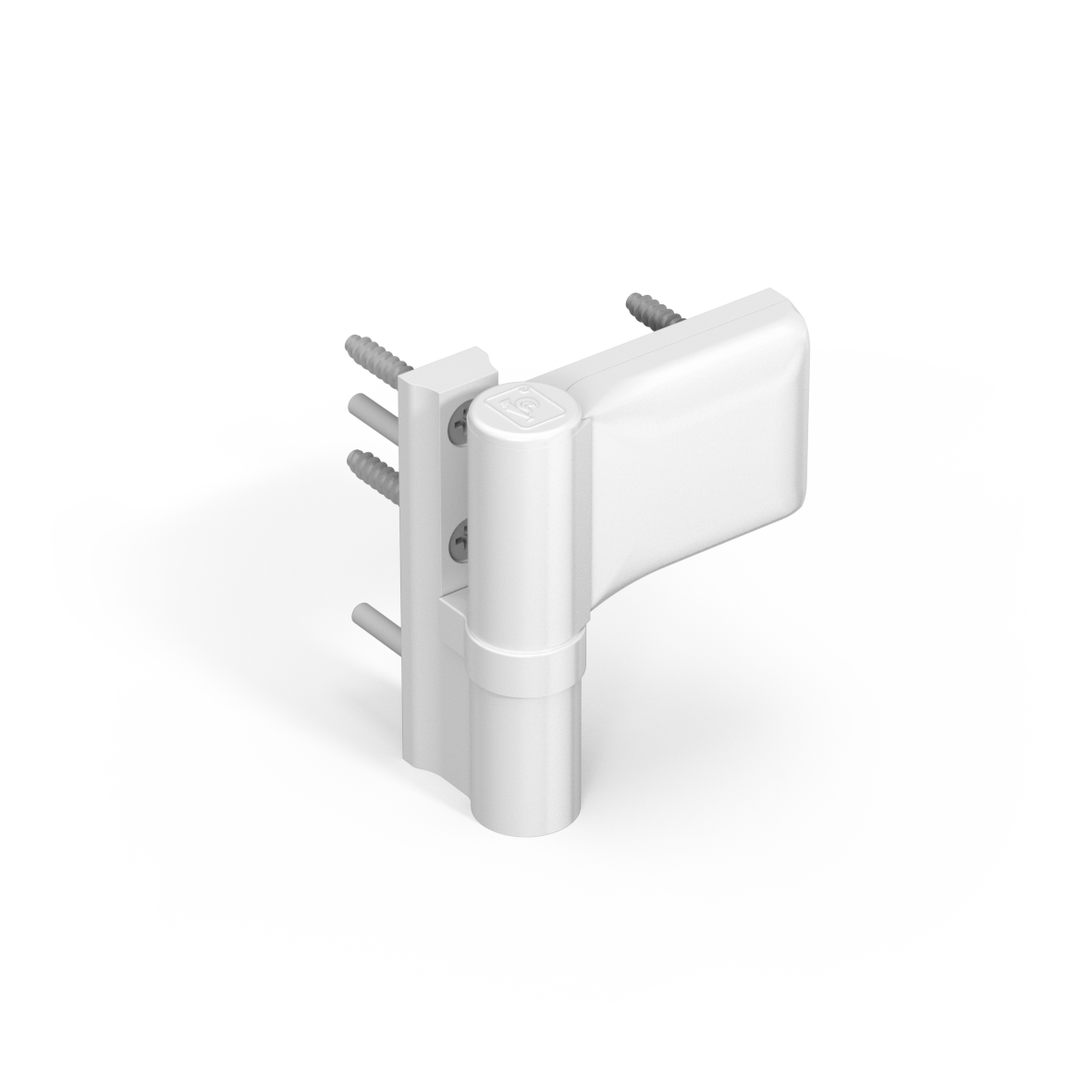

KT-SV
