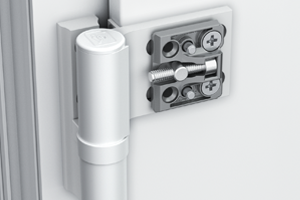

KT-SN

BẢN LỀ ĐA NĂNG VỚI GỜ NỔI GÓC

Chứng nhận CE theo EN 1935:2002, cấp bản lề 12
Giữ nguyên hình dạng sau khi điều chỉnh
Có thể sử dụng cho cửa mở trái hoặc phải
Ổ trục không cần bảo trì
Khít sát tất cả các bộ phận ổ trục và dẫn hướng
Điều chỉnh hiệu quả, mọi thao tác điều chỉnh chỉ cần một người thực hiện
Bản lề cửa được lắp ráp sẵn phần lớn

Mô tả

Tạo catalogue của riêng bạn ngay:

HAHN KT-SN - KHÍT SÁT CHO KHUNG CỬA RẤT MỎNG:

Các phiên bản Hahn KT-SN có cùng tính năng như Hahn KT-SV. Một ke gờ nổi bổ sung giúp bản lề cửa có thêm độ khít sát, đảm bảo độ ổn định thêm cho cả cửa tùy theo thiết kế của thanh profile. Ngay cả về khía cạnh chống đột nhập, những bản lề nhỏ này đã được chứng minh qua các bài thử nghiệm bởi các phòng thí nghiệm độc lập, nhờ có chốt chống trộm tích hợp. Từ tháng 5 năm 2010, chúng tôi cũng cung cấp vit tự khoan với bản lề KT-SN, giúp giảm đáng kể thời gian lắp đặt.

Lĩnh vực ứng dụng

Cửa ra vào phụ
Cửa nội thất
Cửa ngoài
Cửa ra vào căn hộ

Vật liệu

Làm từ nhôm ép đùn
Phương pháp lắp đặt

Liên kết vít trực tiếp vào khung và cánh cửa, có thể sử dụng với vit bậc Hahn. Vit bổ sung vào gờ nổi bằng vit tự khoan.
Phiên bản

3 phạm vi kích thước gờ nổi: 15 - 20 mm, 18 - 23 mm, 22 - 27 mm
Khả năng chịu tải

Tùy theo thiết kế thanh profile tối đa 80 kg
Khả năng điều chỉnh

Điều chỉnh 6 hướng mà không cần nâng hoặc tháo cánh cửa
- Điều chỉnh ngang ± 5 mm
- Điều chỉnh dọc thay đổi + 3 mm/- 2 mm
- Điều chỉnh áp lực ron ± 2,5 mm
Chứng nhận

Chứng nhận CE theo <link https: shop.bsigroup.com en productdetail external-link-new-window>EN 1935:2002, cấp bản lề 12
<link http: www.skgikob.nl en downloads assessment-guidelines.html external-link-new-window skg-ikob>SKG 2 sao
Màu sắc

Bản lề có sẵn màu RAL

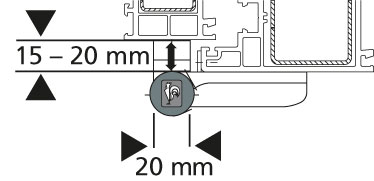

Phạm vi gờ nổi 15-20 mm

Item No.	Color
P306E0001	RAL 9010
P306G0001	RAL 9016
P30650001	RAL 8077
P306E0045	RAL 9010
P306G0045	RAL 9016
P30650045	RAL 8077

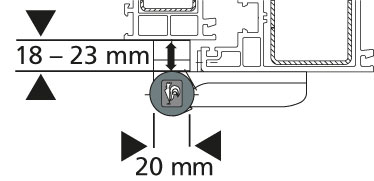

Phạm vi gờ nổi 18-23 mm

Item No.	Color
P306E0010	RAL 9010
P306G0010	RAL 9016
P30650010	RAL 8077
P306E0046	RAL 9010
P306G0046	RAL 9016
P30650046	RAL 8077

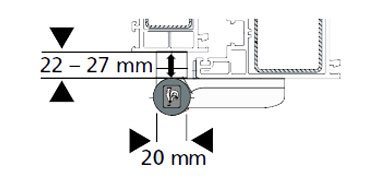

Phạm vi gờ nổi 22-27 mm

Item No.	Color
P306E0080	RAL 9010
P306G0080	RAL 9016
P30650080	RAL 8077
P306E0081	RAL 9010
P306G0081	RAL 9016
P30650081	RAL 8077

Phạm vi gờ nổi 16,5-21,5 mm

Item No.	Color
P306E0056	RAL 9010
P306G0056	RAL 9016
P30650056	RAL 8077
P306E0057	RAL 9010
P306G0057	RAL 9016
P30650057	RAL 8077

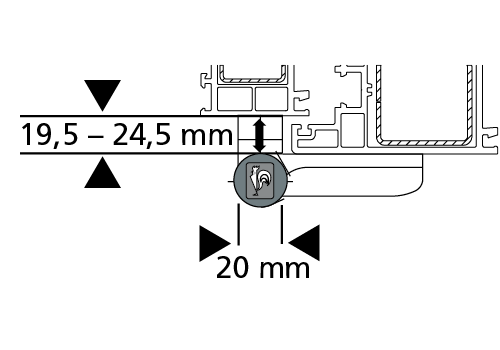

Phạm vi gờ nổi 19,5-24,5 mm

Item No.	Color
P306E0021	RAL 9010
P306G0021	RAL 9016
P30650021	RAL 8077

Chứng nhận

KT-SN: 4 7 5 0 1 4 1 12

Art

symbol

hinge class

definition

Service class

Class 4: Very heavy usage. Hinges for doors that are subject to frequent and heavy usage.

durability

Class 7: 200,000 test cycles (only door hinges)

weight of test door

Class 5: 100 kg

fire resistance

class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)

safty of use

The fundamental requirements on the safety of use must be fulfilled by all hinges. That's why there is only class 1 here.

corrosion resistance

class 4: Corrosion resistance

intrusion protection

Class 1: Suited for use on intrustion-resistant doors based on the rating of the hinges' contribution to intrusion resistance for the respective intrusion-resistant door.

hinge class

Class 12:

CLASSIFICATION KT-SN

The classification 4 7 5 0 1 4 1 12 means:
A hinge for very heavy (4) usage, which was tested during continuous use with 200,000 (7) cycles, with 100 kg (5*), not suited for (0) fire protection, fifth digit always (1) for safety of use, highest-class corrosion resistance with 240 h (4), can be used for intrusion-resistant doors (1) and has the hinge class (12).

*) In addition to that, testing was conducted based on 20 cycles with 200 kg and 5 cycles with 300 kg and successfully completed in accordance with EN 1935.

Tải xuống

Tờ rơi

Tài liệu sản phẩm - KT-SN - EN

Tải xuống

Lắp đặt

Hướng dẫn điều chỉnh

Hướng dẫn lắp đặt

Tuyên bố hiệu suất

Tải xuống

TUYÊN BỐ HIỆU SUẤT TẤT CẢ SẢN PHẨM

XEM TỔNG QUAN

MỚI Catalogue – NHẤN VÀO ĐỂ CHỌN

Trích xuất danh mục - Sản phẩm hiện tại

Tải xuống

Thêm sản phẩm vào danh mục

Xem tổng quan

Phụ kiện

Dưỡng khoan không có bộ kẹp - T315A0000

Dưỡng khoan có bộ kẹp - T315A0001

Dưỡng khoan thanh tự động, dài 2.300 mm - T415A0001

Mũi khoan Ø 5 mm - K450A0001

Xem thêm

Linh kiện riêng

Chốt trục - K200E0009

Nắp che (trắng) - K200K0011

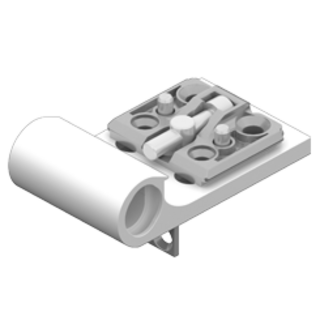

Cánh bản lề, bộ điều chỉnh với thép góc lắp ráp sẵn, chỉ định màu RAL - K300B0010
